需要對制造零件進行測量，以確保它們符合原始設計意圖。現代制造技術允許設計具有許多關鍵尺寸的復雜零件。現代測量工具使用各種傳感器來收集測量數據。計量軟件分析測量數據，并通過數字和圖形報告，使用戶可以對零件設計和制造過程做出可靠的決策。
有多種用于測量的傳感器，每種傳感器都有用于測量特定特征類型的優勢。一些計量工具提供一種傳感器類型來進行數據收集。多傳感器計量系統提供多種傳感器技術來獲取數據，從而提供多維度數據信息。
從事測量崗位的工作人員需要了解這些傳感器的功能以及它們的最佳性能。
接觸測量傳感器

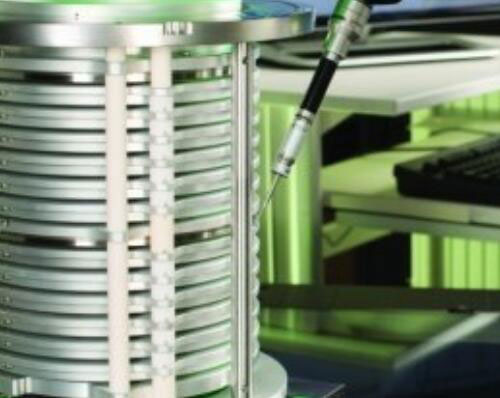

接觸測量傳感器包括一次收集一個點的接觸式觸發探針和一個連續收集點的掃描探針。在測量過程中，觸覺傳感器會物理接觸零件。測頭是CMM（坐標測量機）上最常用的傳感器。接觸式觸發探針接近零件，進行接觸、縮回、移動和重復，收集關于每個點的信息，一次一個點。測針長度和針尖尺寸的組合很多，可以進入被測零件的大部分區域，但是限制條件包括探針針尖的物理范圍以及足夠的空間來接近、觸發和退回。
掃描探針是接觸探針的一種變體，旨在保持與表面輪廓的接觸，并在它們移動時收集測量數據點。計量系統軟件與測頭控制器配合使用，沿著零件輪廓驅動測頭，每秒收集多達數百個表面點。觸摸探測的另一種形式是使微型探針產生共振。當微探針靠近表面但幾乎不接觸表面時會觸發共振。它們可以在狹窄的空間中進行測量。利用低觸發力微探針技術，可以在不破壞表面張力的情況下探測液體表面。
光學測量傳感器
光學測量傳感器是非接觸式的。光學測量使用了許多技術，包括使用相機成像、激光、干涉儀和彩色共焦成像。

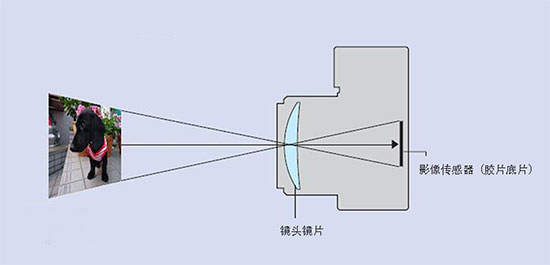

相機成像技術分析零件的放大圖像，以確定這些圖像中特征的位置和大小。通過了解零件和攝像機在其測量體積內的位置，相機成像技術可以在超過一米的距離內以高分辨率快速測量特征。區域陣列相機和大視野鏡頭可基于整個圖像的強大軟件分析功能，在視野內進行大量測量。這比觸覺探測快得多。正是基于軟件的邊緣檢測過程的速度和精度使相機成像技術得到了廣泛的應用。

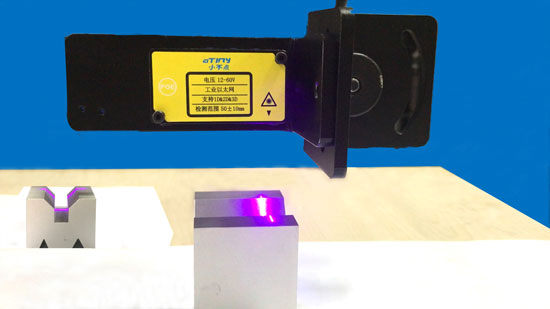

激光測量傳感器非常流行，并且用途廣泛，可以快速、準確地進行測量。典型的激光傳感器向表面發射光，該光在檢測器上反射并成像，從而確定該點在XYZ空間中的位置。點激光傳感器一次測量一個點，而線激光傳感器則同時在一條線上獲取數百或數千個點。這兩種類型的傳感器通常可以跨表面輪廓掃描。激光測距傳感器通常使用激光和檢測器之間的三角測量來得出表面數據點。
干涉式距離傳感器可提供亞微米（<0.1 μm）范圍內的測量點分辨率，在鏡面和光散射擴散表面上均具有出色的性能。當用作點傳感器時，它們快速、準確，非常適合精確測量表面輪廓或測量深孔或盲孔。
色共聚焦傳感器是另一種非接觸式光學測量技術。該傳感器使用白光源，通過分析從表面反射的光的光譜來測量表面而不接觸。這種超高分辨率的傳感器能夠測量透明零件的平行表面。
不同的數據采集技術針對不同的測量任務。如果確定所選的傳感器能夠以適當?shù)姆直媛省⒕群退俣葴y(cè)量所需的零件特征，則單個傳感器是專用于過程中測量系統的正確選擇。
